DSL Modem XI TKJ

Berikut skenarionya :

- Sebuah ISP mempunyai DNS Server dan Email Server

- ISP ini terhubung ke dua perusahaan

- Perusahaan pertama adalah perusahaan kabel yg menyediakan TV dan internet untuk 2 home user.
   Users menggunakan cable modem untuk konek ke internet.

- Perusahaan kedua adalah perusahaan telepon yang menyediakan telepon dan internet untuk 2 user.
   - User pertama menggunakan DSL modem untuk konek ke internet
   - User ke dua menggunakan dial up connection



Oke kita langsung ke TKP (Tempat Kejadian Packet Tracer  )


Pertama - tama buat 1 switch 1 router dan 2 server (untuk DNS dan Mail)


Tambahkan modul tambahan pada router; AM (Analog Modem) dan FE (FastEthernet).
                    - Klik 2x pada router
                    - Matikan dulu powernya
                    - Lalu tambahkan NM-1FE2W dan WIC-1AM seperti gambar berikut
                    - Nyalakan lagi powernya



Tambahkan 2 cloud sebagai simulasi untuk perusahaan telepon dan kabel.

Pada cloud untuk perusahaan kabel (yg atas) kita tambahkan 3 modul, 1 FE dan 2 CX (Coaxial)


Cloud untuk perusahaan telepon (yang bawah) kita tambahkan 4 modul, 1 FE dan 3 AM


Sekarang pada sektor perusahaan kabel kita tambahkan 1 DSL Modem dan 2 PC

              Pada PC1 kita ganti modul FE dengan AM

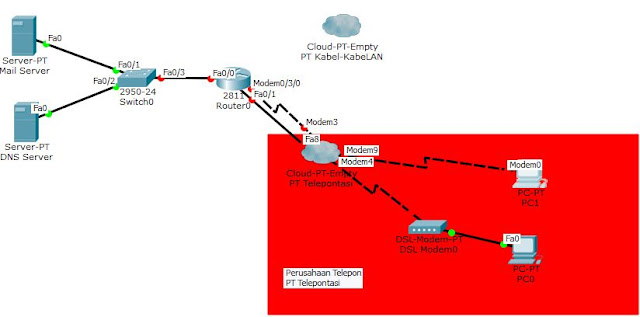

               Kalau sudah langsung kita sambung dengan kabel seperti gambar di bawah


Ada 2 koneksi diantara ISP Router dan Perusahaan telepon. 1 koneksi untuk PSTN 1 lagi untuk Ethernet.

Sekarang pada sektor perusahaan kabel kita tambahkan

Fungsi dari coaxial splitter adalah untuk membagi sinyal ke TV dan internet.


Sekarang kita setting IP untuk router seperti gambar di bawah


Setelah itu kita setting IP statis pada DNS Server

Kemudian kita setting IP statis pada Mail Server

Sekarang kita petakan coaxial port ke fastethernet port
                1. Pertama - tama kita ubah dulu provider network Fa0/4 ke cable



                 2. Kemudian masuk ke tab Cable lalu kita add port Coaxial3 dan 9



Sekarang kita konfigurasi router sebagai DHCP server untuk network yg berbeda
                1. Pertama - tama kita setting DHCP untuk PT Kabel-kabeLAN network 1.34.36.0



                 2. Masuk ke CLI lalu tulis seperti di bawah


                   3. Lalu kita setting DHCP untuk PT Telepontasi. Karena ada dua koneksi berbeda maka                          kita juga akan membuat 2 DHCP pool






Sekarang kita tes koneksi dengan ISP DNS Server
                 1. Klik 2x PC3 ; Desktop --> IP Configuration --> pindah dari static ke DHCP




                2. Masuk ke Desktop --> Command prompt --> Lalu ping IP DNS




Sekarang kita akan mencoba dial up koneksi
                1. Tambahkan nomer telepon pada modem
                     Modem3 : 333
                     Modem4 : 4444
                     Modem9 : 999999999

                     - Klik 2x Cloud PT Telepontasi --> Masuk ke port modem dan masukkan nomernya


                 2. Sekarang kita MAP modem port 9 ke ethernet (simulasi DSLAM)


                 3. Masuk ke CLI router lalu kita buat username dan password untuk dial up user

                   4. Sekarang kita dial up
                       Masuk ke PC1 --> Desktop --> Dial Up --> Masukkan Username dan password yg                                telah dibuat tadi. Untuk Dial Number kita gunakan nomer Modem 3 (Modem yg                                  terhubung ke ISP Router) --> Klik dial.


Sekarang kita setting Mail Server
                 Klik 2x Mail Server --> Services --> EMAIL
                 Domain Name: domain.com --> Set
                 Buat user lalu klik +






Lalu kita setting DNS Server
         Klik 2x DNS Server --> Services --> DNS
         DNS Service On kan terlebih dahulu
         mail.domain.com
         Addressnya kita isi dengan IP Mail Server tadi 1.34.34.2
         Lalu Add



Sekarang kita configure mail

                klik 2x PC 0 --> Desktop --> Email --> Configure mail
                        Untuk Email Address isi : "user@domain"
                        Jangan lupa di Save



    Kita setting juga untuk PC yg lain






Sekarang kita akan coba mengirim email dari user1 (PC0) ke user4 (PC3)
                klik 2x PC0 --> Desktop --> Email --> Compose



Bila berhasil maka ada tulisan send success




Sekarang kita terima pesan
                klik 2x PC3 --> desktop --> Email --> Receive
