XII TKJ Membuat Cloud Computing

Bagaimana Cara Membuat Cloud Computing Menggunakan Cisco Packet Tracer ?. Oke langsung saja ya disimak.. :

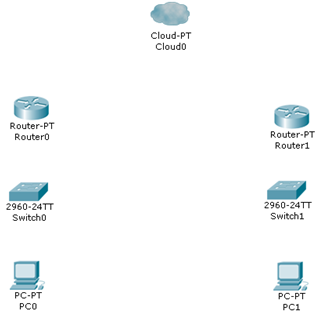

1. Yang dibutuhkan adalah 1 Cloud-PT , 2 Router-PT, 2 Switch 2960-24TT, dan 2 PC-PT. susun hingga seperti gambar dibawah.

Lihat Gambar:

2. Pada PC ke Switch dan pada Switch ke Router, Hubungkan menggunakan kabel Straight. Lalu pada raouter ke Cloud, hubungkan menggunakan kabel Serial DCE. Khusus untuk menghubungkan dari router ke cloud, pada router-0 pilih serial3/0, dan cloud nya serial 0, lalu pada router-1 pilih serial 3/0, dan ke cloud nya serial 1. Seperti gambar dibawah.

Lihat Gambar:

3. Setelah itu atur IP pada masing-masing setiap PC. Caraya klik PC – Desktop – IP Configuration. Masukkan IP seperti gambar dibawah.

Lihat Gambar:

Ket : - IP Router 0 sama seperti gateway PC 0

- IP pada Router 1 seperti gateway PC 1

Ketikkan perintah dibawah untuk mengatur pemasangan alamat IP dan mengaktifkan frame-relay untuk menghubungkan kedua network dengan cloud, yang membedakan hanyalah alamat IP nya saja. Dan port kabel yang digunakan.

ROUTER 0

Router>en

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.1.10 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int s2/0

Router(config-if)#encapsulation frame-relay ietf

Router(config-if)#frame-relay LMI-type ansi

Router(config-if)#clock rate 56000

Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

Router(config-if)#int s2/0 point-to-point

Router(config-if)#ip address 192.168.100.1 255.255.255.0

Router(config-if)#frame-relay interface-dlci 101

Router(config-if)#end

%SYS-5-CONFIG_I: Configured from console by console

Router#

ROUTER 1

Router>en

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.2.10 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int s3/0

Router(config-if)#encapsulation frame-relay ietf

Router(config-if)#frame-relay LMI-type ansi

Router(config-if)#clock rate 56000

Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial3/0, changed state to up

Router(config-if)#int s3/0.101 point-to-point

Router(config-if)#ip address 192.168.100.2 255.255.255.0

Router(config-if)#frame-relay interface-dlci 101

Router(config-if)#end

%SYS-5-CONFIG_I: Configured from console by console

Router#

4. Setelah itu untuk menentukan ana yang akan menjadi pusat atau cabang pada network yang dibuat. Masuk pada setting cloud. Caranya klik cloud – Menu config – klik Serial0. Lihat pada LMI, pilih menjadi ANSI. Pada DCLI ketik “101”, dan Name ketik “Cabang1”. Seperti gambar dibawah.

Lihat Gambar:

5. Pada serial1, ketik pada Name “Pusat”. Seperti gambar dibawah.

Lihat Gambar:

6. Sekarang masuk pada sub menu Frame Relay, atur pada sisi kanan menjadi cabang1 yaitu serial0, lihat gambar dibawah yang di kotakkan. Ubah seperti gambar dibawah. Setelah itu klik Add.

Lihat Gambar:
