EIGRP (ENHANCED INTERIOR GATEWAY ROUTING PROTOCOL)

EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya di-adopsi oleh router Cisco atau sering disebut sebagai proprietary protocol pada cisco, dimana routing protocol ini hanya bisa digunakan sesama router Cisco tidak akan berfungsi pada router lain.

EIGRP sering disebut juga hybrid-distance-vector routing protocol, karena EIGRP ini terdapat dua tipe routing protocol yang digunakan, yaitu:
– distance vector
– link state.

EIGRP mempunyai 3 table dalam menyimpan informasi networknya:

1. Neighbor table, Pada tabel ini tersimpan informasi tentang router router tetangga nya, seperti portdan network, dll.
2. Topology table, Berisi informasi tentang successor route dan jalur terbaik unutk menentukan pathmana yang akan digunakan sebagai rute pengiriman data.
3. Routing table , sesuai namanya tabel ini menyimpan informasi routing path.

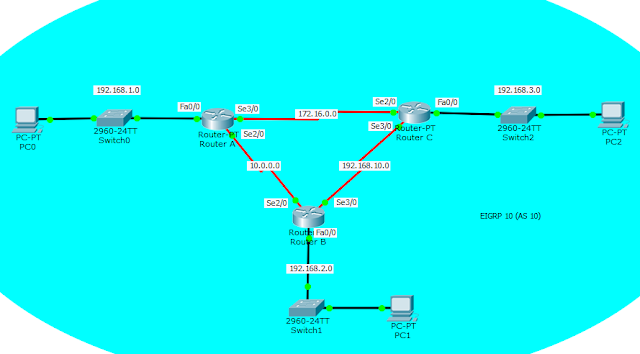

Berikut ini tahap tahap konfigurasi EIGRP, pertama pada cisco packet tracer buatlah topologi yang terdiri dari sejumlah PC, switch dan beberapa router Cisco kira kira seperti dibawah ini :

Tabel Hardware

Router

Router Generic (Router PT)

Switch

Switch 2960

Tabel port dan ip address

Personal Computer
PC0
IP Address	192.168.1.2
Subnetmask	255.255.255.0
Gateway	192.168.1.1
PC1
IP Address	192.168.2.2
Subnetmask	255.255.255.0
Gateway	192.168.2.1
PC2
IP Address	192.168.3.2
Subnetmask	255.255.255.0
Gateway	192.168.3.1
Router
Router A
Fa0/0	192.168.1.1/24
Se2/0	10.0.0.1/8
Se3/0	172.16.1.1/16
Router B
Fa0/0	192.168.2.1/24
Se2/0	10.0.0.2/8
Se3/0	192.168.10.1/24
Router C
Fa0/0	192.168.3.1/24
Se2/0	172.16.1.2/16
Se3/0	192.168.10.2/24
EIGRP
EIGRP 10 (autonomous 10)

1. Konfigurasi IP Address PC

Klik PC0, IP Configuration dan masukan ip address untuk PC0.

Kemudian klik pada PC1, IP Configuration dan masukan ip address untuk PC1.

dan lakukan hal yang sama pada PC2..

2. Konfigurasi IP Address Router.

Klik pada router A, klik tab CLI, setting router A dengan konfigurasi seperti di bawah

IP address Router A

Router>enable
Router#configure terminal
Router(config)#interface serial 3/0
Router(config-if)#ip address 172.16.1.1 255.255.0.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface serial 2/0
Router(config-if)#ip address 10.0.0.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit

IP address Router B

Router>enable
Router#configure terminal
Router(config)#interface serial 2/0
Router(config-if)#ip address 10.0.0.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface serial 3/0
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit

IP address Router C

Router>enable
Router#configure terminal
Router(config)#interface serial 2/0
Router(config-if)#ip address 172.16.1.2 255.255.0.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface serial 3/0
Router(config-if)#ip address 192.168.10.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit

3. Konfigurasi EIGRP

EIGRP bekerja pada satu Autonomous System (AS) maka untuk saling terkoneksi, router harus berada pada nomor AS yang sama, bisa di pilih nomor sesuai keinginan.

Klik kembali pada router A, klik tab CLI, setting router A dengan konfigurasi seperti di bawah

EIGRP Router A

Router(config)#router eigrp 10
Router(config-router)#network 172.16.0.0
Router(config-router)#network 10.0.0.0
Router(config-router)#network 192.168.1.0
Router(config-router)#exit
Router(config)#exit
Router#copy running-config startup-config
Router#

EIGRP Router B

Router(config)#router eigrp 10
Router(config-router)#network 10.0.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.2.0
Router(config-router)#exit
Router(config)#exit
Router#copy running-config startup-config
Router#

EIGRP Router C

Router(config)#router eigrp 10
Router(config-router)#network 172.16.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.3.0
Router(config-router)#exit
Router(config)#exit
Router#copy running-config startup-config
Router#
